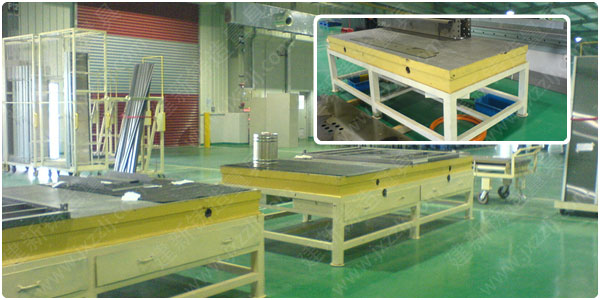

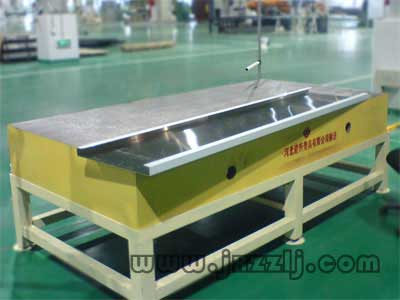

工作台
是測量工件平麵度的基準量具,工作麵采用刮削工藝,有較好的平麵穩定性和韌性,可以加工V形、T形、U形槽和圓孔、長孔等形狀工件。是機械製造中是不可缺少的基礎平台。
工作台的有效尺寸是指工作台左右和前後的有效行程。
如某數控機床的工作台麵為1370×360mm,其有效行程為800×380mm。
如地拋光機工作台尺寸為600×500mm,工作台有效行程為550×550mm。
工作台材質:高強度鑄鐵HT200-300
工作台分類:
1.機床工作台,別名:機床手動工作台, 數控機床工作台
2.鏜銑床工作台,別名: 落地銑鏜床工作台,落地鏜床工作台,鏜床工作台
3.鑽銑床工作台,別名:鑽床工作台
4.龍門刨床工作台,別名:龍門銑床工作台
5.鉗工工作台,別名:劃線工作台
6. 花崗岩工作台,別名:花崗石工作台
7.大理石工作台,別名:大理石平台
8.重型工作台
9.鑄鐵工作台,別名:鑄鐵平台
10.方箱工作台
11.彎板立式工作台,別名彎板工作台
12.試驗工作台,別名實驗工作台
關於黄瓜视频IOS(About JianXin)
黄瓜视频IOS鑄造公司是華北一個久負盛名的鑄鐵平台和鑄鐵量具的生產商,出口商。產品線包括鑄鐵平台平板,三維柔性焊接平台、試驗平台、鐵地板、三坐標測量平台、T型槽裝配平台、檢驗劃線平台、 T型槽地軌,機床機械鑄件,花崗石平台及量具等,多年來積累了大量的行業經驗,為東風汽車、廈門金龍、濟南重卡、中汽研、一汽豐田、北方車輛研究所等主機廠家做過各種型式的鑄鐵平台。我們是具有近40年曆史的老企業,業界口碑一直非常良好。
我們期待可以用多年地行業經驗幫您解決切實地工作問題。京滬高鐵-滄州西站是離我公司最近的高鐵站點,歡迎您的來訪或者電話交流!
規格 (長×寬) mm |
精度等級 | |||
0級 | 1級 | 2級 | 3級 | |
平麵度公差 | ||||
200×200 | 3.5 | 7 | 14 | 27 |
300×200 | 4 | 8 | 15 | 30 |
300×300 | 4 | 8 | 15 | 30 |
300×400 | 4 | 8 | 16 | 32 |
400×400 | 4.5 | 8.5 | 17 | 34 |
400×500 | 4.5 | 9 | 18 | 35 |
400×600 | 5 | 10 | 19 | 37 |
500×500 | 5 | 10 | 19 | 37 |
500×600 | 5 | 10 | 19 | 39 |
500×800 | 5.5 | 11 | 21 | 43 |
600×800 | 5.5 | 11 | 22 | 44 |
600×900 | 6 | 11.5 | 23 | 46 |
1000×750 | 6 | 12.5 | 25 | 50 |
1000×1000 | 7 | 13.5 | 27 | 54 |
1000×1200 | 7 | 14 | 29 | 58 |
1000×1500 | 16 | 32 | 63 | |
1000×2000 | 18.5 | 37 | 74 | |
1500×2000 | 20 | 40 | 80 | |
1500×2500 | 22.5 | 45 | 90 | |
1500×3000 | 25 | 50 | 100 | |
2000×2000 | 22 | 44 | 88 | |
2000×3000 | 27 | 53 | 106 | |
2000×4000 | 32 | 64 | 127 | |
2000×5000 | 37 | 75 | 150 | |
2000×6000 | 43 | 86 | 172 | |
2000×7000 | 49 | 97 | 194 | |
2000×8000 | 54.5 | 109 | 218 | |
2500×3000 | 28.5 | 57 | 114 | |
2500×4000 | 33 | 67 | 133 | |
2500×5000 | 39 | 77 | 154 | |
2500×6000 | 44 | 88 | 176 | |
2500×7000 | 50 | 99 | 198 | |
2500×8000 | 55 | 110 | 221 | |
3000×3000 | 30.5 | 61 | 122 | |
3000×4000 | 35 | 70 | 140 | |
3000×5000 | 40 | 80 | 160 | |
3000×6000 | 45 | 90.5 | 181 | |
3000×7000 | 51 | 101 | 203 | |
3000×8000 | 56 | 112.5 | 225 | |
4000×4000 | 39 | 78 | 156 | |
4000×5000 | 43 | 87 | 174 | |
4000×6000 | 48 | 96.5 | 193 | |
4000×7000 | 53 | 107 | 213.5 | |
4000×8000 | 59 | 117 | 235 |
工作台平麵度計算公式:
000級:1×(1+d/1000)1級:8×(1+d/1000)
00級:2×(1+d/1000)2級:16×(1+d/1000)
0級:4×(1+d/1000)3級:40×(1+d/1000)
注:①式中:d-平板工作麵對角線長度,mm
②距工作麵邊緣0.02α(****為20mm)範圍內平麵度公差不計,且任意一點都不行高於工作麵。
工作台的級別是如何劃分的?
工作台是作為精密測量或劃線用的基準平麵,因此工作台工作麵的平麵度就表征了平板質量的主要精度指標。
工作台工作麵的平麵度是指包容實際表麵且距離為最小的兩平行平麵間的距離。將工作台工作麵平麵度公差允許值,按其數值大小分成幾個級別,稱為工作台平麵度準確度。至於應分成幾個級別,按什麽規律分布公差數值,各國平板標準都不一樣。
我國工作台標準將工作台分為6級,即000、00、1、2、3級,這個精度分別大致對應於GB1184—80規定的平麵度公差的1、2、3、5、7、9共6個等級。
鑒於000級平板尚無商品出售,規程將平板準確度級別分為5級,即00、0、1、2、3級。
