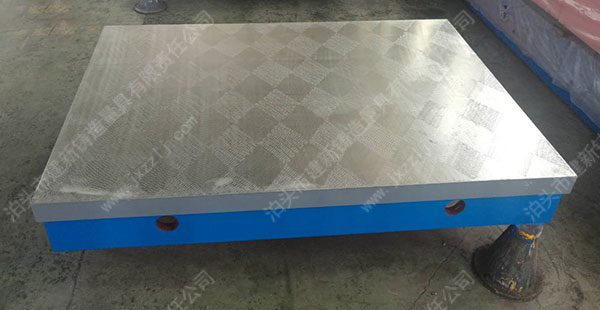

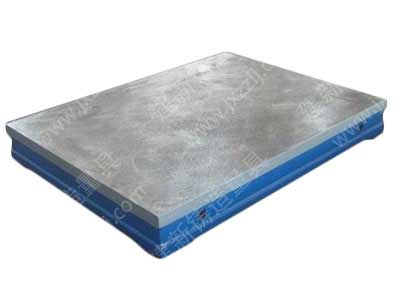

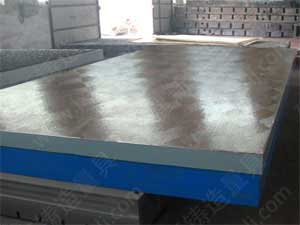

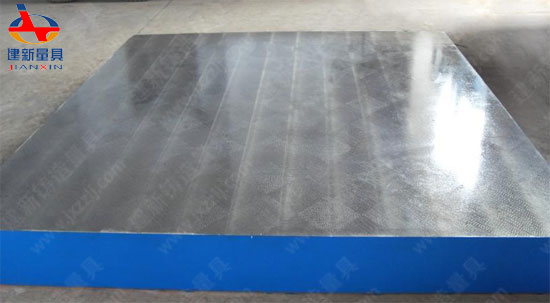

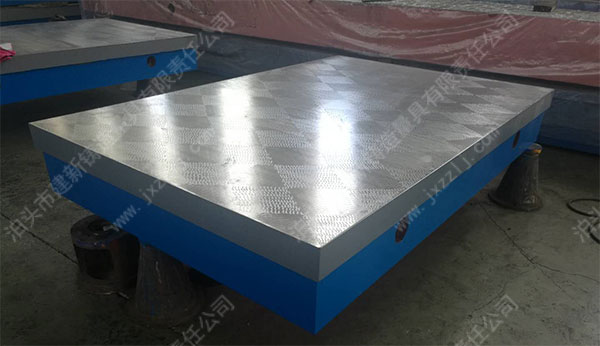

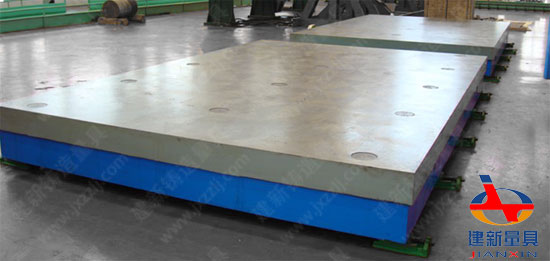

铸铁检验平台




检验平台规格
检验平台平板用途:
检验平台精度等级:
基础检验平工作面硬度:HB170-240
检验平台表面质量检验检测:

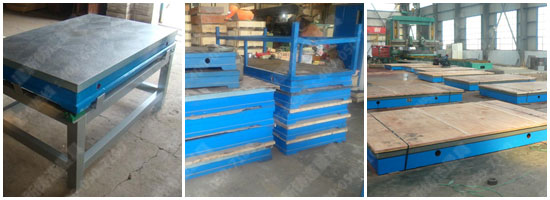

检验平台的制造和包装:
欢迎来我公司考察咨询。黄瓜视频IOS量具(www.azkfbj.com ),欢迎您!
关于黄瓜视频IOS(About JianXin)
黄瓜视频IOS铸造公司是华北一个久负盛名的铸铁平台和铸铁量具的生产商,出口商。产品线包括铸铁平台平板,三维柔性焊接平台、试验平台、铁地板、三坐标测量平台、T型槽装配平台、检验划线平台、 T型槽地轨,机床机械铸件,花岗石平台及量具等,多年来积累了大量的行业经验,为东风汽车、厦门金龙、济南重卡、中汽研、一汽丰田、北方车辆研究所等主机厂家做过各种型式的铸铁平台。我们是具有近40年历史的老企业,业界口碑一直非常良好。
我们期待可以用多年地行业经验帮您解决切实地工作问题。京沪高铁-沧州西站是离我公司最近的高铁站点,欢迎您的来访或者电话交流!
铸铁检验平台规格:
①100mm×200mm---------400mm×400mm(本规格适用于研磨压砂平板)精度为0级、1级、2级。
②400mm×600mm----------1500mm×2500mm(本规格适用于人工刮研平板)精度为1级、2级、3级。
③1500mm×3000mm-------2000mm×3000mm(本规格适用于人工刮研平板)精度为2级、3级、精刨。
④2000mm×4000mm-------3000mm×10000mm/4000mm×8000mm精度为3级和精刨。
规格 (长×宽) mm |
精度等级 | |||
0级 | 1级 | 2级 | 3级 | |
平面度公差 | ||||
200×200 | 3.5 | 7 | 14 | 27 |
300×200 | 4 | 8 | 15 | 30 |
300×300 | 4 | 8 | 15 | 30 |
300×400 | 4 | 8 | 16 | 32 |
400×400 | 4.5 | 8.5 | 17 | 34 |
400×500 | 4.5 | 9 | 18 | 35 |
400×600 | 5 | 10 | 19 | 37 |
500×500 | 5 | 10 | 19 | 37 |
500×600 | 5 | 10 | 19 | 39 |
500×800 | 5.5 | 11 | 21 | 43 |
600×800 | 5.5 | 11 | 22 | 44 |
600×900 | 6 | 11.5 | 23 | 46 |
1000×750 | 6 | 12.5 | 25 | 50 |
1000×1000 | 7 | 13.5 | 27 | 54 |
1000×1200 | 7 | 14 | 29 | 58 |
1000×1500 | 16 | 32 | 63 | |
1000×2000 | 18.5 | 37 | 74 | |
1500×2000 | 20 | 40 | 80 | |
1500×2500 | 22.5 | 45 | 90 | |
1500×3000 | 25 | 50 | 100 | |
2000×2000 | 22 | 44 | 88 | |
2000×3000 | 27 | 53 | 106 | |
2000×4000 | 32 | 64 | 127 | |
2000×5000 | 37 | 75 | 150 | |
2000×6000 | 43 | 86 | 172 | |
2000×7000 | 49 | 97 | 194 | |
2000×8000 | 54.5 | 109 | 218 | |
2500×3000 | 28.5 | 57 | 114 | |
2500×4000 | 33 | 67 | 133 | |
2500×5000 | 39 | 77 | 154 | |
2500×6000 | 44 | 88 | 176 | |
2500×7000 | 50 | 99 | 198 | |
2500×8000 | 55 | 110 | 221 | |
3000×3000 | 30.5 | 61 | 122 | |
3000×4000 | 35 | 70 | 140 | |
3000×5000 | 40 | 80 | 160 | |
3000×6000 | 45 | 90.5 | 181 | |
3000×7000 | 51 | 101 | 203 | |
3000×8000 | 56 | 112.5 | 225 | |
4000×4000 | 39 | 78 | 156 | |
4000×5000 | 43 | 87 | 174 | |
4000×6000 | 48 | 96.5 | 193 | |
4000×7000 | 53 | 107 | 213.5 | |
4000×8000 | 59 | 117 | 235 |
