机床工作台 T形槽和相应螺栓标准

主题内容与适用范围
本标准规定了 形槽尺寸与间距 也规定了相应的螺栓 螺母的有关尺寸
本标准适用于金属切削机床 木工机床 锻压机械及附件 夹具 装置等 其他有 形槽的机械也应参照采用

一 槽及螺栓头部尺寸

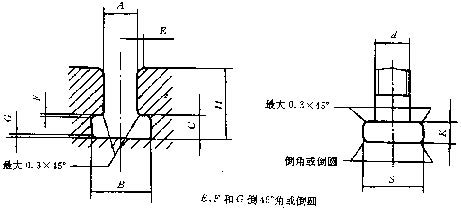

1 T形槽和相应螺栓头部尺寸应符合图表规定:

2 T形槽底部允许有空刀槽其宽度为深度为1~2mm

3 T形槽宽度的极限偏差按有配合要求的基准槽为H8;无配合要求的基准槽和固定槽为H12.

  T形槽直接铸时其尺寸偏差自定 .

4 决定T形槽宽度的两侧面的表面粗糙度R按****允许值;基准槽为3.2um,固定槽为6.3um,,其余表面的表面粗糙度R₂****允许值为12.5um.

二 T形槽间距

注:T形槽间距P栏中 括号内的数值与T形槽槽底宽度****值之差值 可能较小,应避免采用.

1 与T形槽宽度A的每个尺寸相对应的T形槽间距P(有3个或4个尺寸)应符合表2规定. 一般情况,制造厂应根据工作台尺寸及使用所要求的T形槽数来选择合适的T形槽间距.

特殊情况时,若需采用其他间距尺寸, 则应符合下列要求:

a采用数值大于或小于表2中所列T形槽间距的尺寸范围时应从中的系列数值中选取;
b 采用数值在表2中所列T槽间距P尺寸范围内,则应从GB321中的 R20系列数值中选取.

2 应尽可能将T形槽排列成以中间T形槽对称,此时,中央T形槽为基准T形槽.当槽数为偶数时,基准槽应在机床工作台上标明.
3 T形槽间距P尺寸的极限偏差应符合表3的规定

注: 任一T 形槽间距的极限偏差都不是累计误差.
