T型槽平台T型槽开口尺寸参考

T型槽平台又叫T型槽平板是一种表面带有T型槽用于装配，调试机械设备的焊接铸铁平台量具，我公司生产的铸铁T型槽平台和划线平台一样严格执行国家相关行业标准，使用高强度铸铁铸造，不仅精度稳定，而且坚固耐用。
T型槽平板工作面采用的是刮研工艺，用涂色的方法进行检验，保证了平面的精度。工作面一般有T型槽，也可以根据要求加工长孔和圆孔，这种T型槽平台采用的是优质纯铁铸造而成的。我公司生产T型槽平台广泛应用在动力机械设备的装配、调试、焊接、铆焊，这种产品表面带有T形槽，可以固定机械设备。

T形槽尺寸一般标准设计

1.2.10 T形槽尺寸

表1   T形槽      (mm)
						E,F和G刀45度角或倒圓

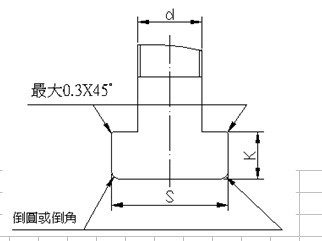

T形槽																				螺栓頭部
A		B				C				H				E		F		G		d		S		K
基本 尺寸		最小 尺寸		**** 尺寸		最小 尺寸		**** 尺寸		最小 尺寸		**** 尺寸		**** 尺寸		**** 尺寸		**** 尺寸		公稱 尺寸		**** 尺寸		**** 尺寸
5		10		11		3.5		4.5		8		10		1		0.6		1		M4		9		3
6		11		12.5		5		6		11		13								M5		10		4
8		14.5		16		7		8		15		18								M6		13		6
10		16		18		7		8		17		21								M8		15		6
12		19		21		8		9		20		25								M10		18		7
14		23		25		9		11		23		28		1.6				1.6		M12		22		8
18		30		32		12		14		30		36				1				M16		28		10
22		37		40		16		18		38		45						2.5		M20		34		14
28		46		50		20		22		48		56								M24		43		18
36		56		60		25		28		61		71		2.5						M30		53		23
42		68		72		32		36		74		85				1.6		4		M36		64		28
48		80		85		36		40		84		95				2		6		M42		75		32
54		90		95		40		44		94		106								M48		85		36
