机械加工过程中划线的作用

1 机槭加工过程中划线有如下作用

(1)确定工件的加L余量,使机械加工有明确的尺寸界线

(2)便于复杂工件在机床上的安装,可按划线找正定位

(3)能够及时发现和处理不合格毛坯,避免加工后造成损失;

(4)采用借料划线可使误差不大的毛坯得到补救,使加工后的零件仍能符合要求。

2.划线的准确程度对零件的加工精度影响

划线除了要划出的线条均匀清晰之外,最重要的是要保证尺寸准确。划线发生错误或精度太低时,都能造成加工错误而使工件报废。由于划出的线条总是有一定的粗细,同时在使用工具和量取尺寸时难免存在一些误差,所以不能达到绝对准确。

一般划线要求的精度在0.25~0.50mm范围内。因此,通常不能单依靠划线来直接保证加工的最后尺寸,而在加工时仍要通过测量才能确定件的尺寸是否达到了图样的要求

3 划线分为平面划线和立体划线两种

(1)平面划线只在工件的一个表上划线后,就能明确表示加广线的划线称为平面划线。如在板料、条料表上划线,在法盘端面上划钻孔加「线等都属于平面划线。

(2)立体划线在1件几个互成不同角度(通常是互相垂直)的表面上划线,才能明确表示加工界线的划线称为立体划线。如划出矩形块各表面的加工线以及支架、箱体等表面的加工线都属于立体划线。

4 划线时常用的划线工具：

划线平板：是用来安放工件和划线工具的,并在它上面进行划线工作。

划线平台	划线平板

划针：用来划线,常与钢直尺、90°角尺或划线样板等导向工具-起使用

划规：在划线工作中可划圆和圆弧、等分线段、等分角度,以及量取尺寸等。

单脚划规：用来求圆形工件的中心。

划线盘：用来划线或找正工件位置

划线尺架：用来夹持钢直尺的划线工具称为划线尺架。划线时,它配合划线盘一起使用,以确定划针在平板上的高度尺寸。

游标高度尺：用来测量高度。附有划线量爪,可作为精密划线工具。

90°角尺：主要有圆柱角尺、刀口角尺、矩形角尺、铸铁角尺和宽座角尺等。在划线时用作划垂直线或平行线时的导问工具,或用来找正在划线平板上的垂直位置

直角尺,铸铁直角尺	铸铁方尺

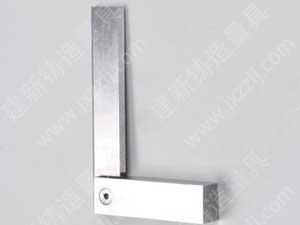

宽座角尺	刀口角尺

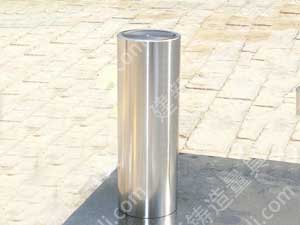

圆柱角尺	刀口尺

样冲：在已划好的线上冲眼用,以保持牢固的划线标

各种支持工具：有V型架、划线方箱、角铁、千斤顶和斜垫铁等。

V型架	划线方箱

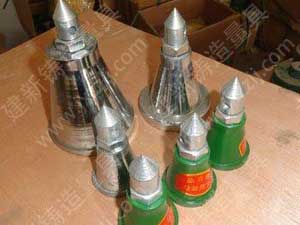

直角板	千斤顶

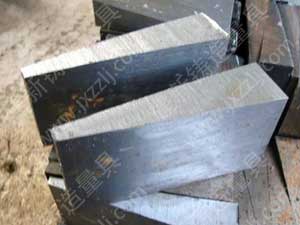

斜垫铁
