用铸铁平板测工件尺寸和形位误差

铸铁平板测工件尺寸和形位误差,铸铁平板,检测平板

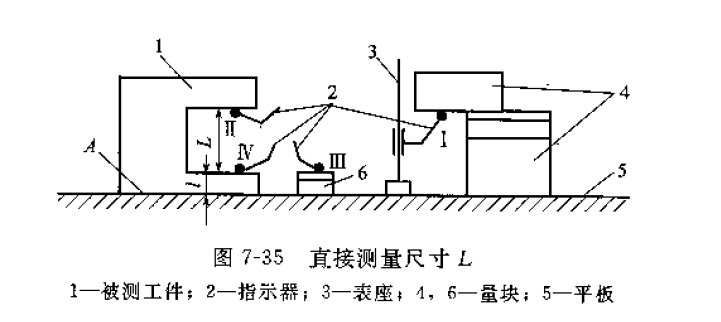

图7一35所示零件，要求测量尺寸L首先确定辅助j基准面A，再用指示器测量。量时分别研合量块组尺寸L与(L+I)，把量

块组和被测件一起放在铸铁平板上，用杠打式指示器在I和II位置测出(L+D)值，在和位置测出值，最后得出的实际值。

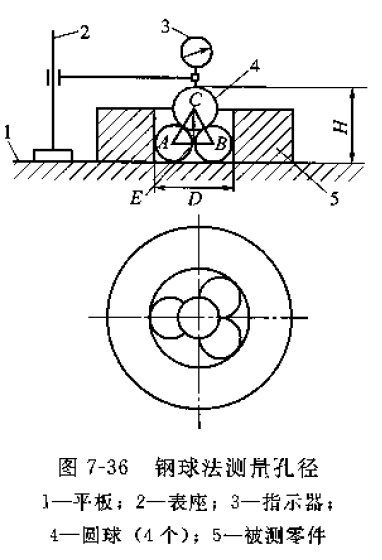

图7一36为在检测平板上用钢球法测量孔径D。四个钢球直径是相等的，三个钢球均匀地放在被测孔内，第四个钢球放在二个钢球的上方中心，用手轻压并转动上面的钢球，使各球均（jun1）匀接触和稳定，按图示方法泖出尺寸H。

四个钢球直径等于则被测孔径D：

图7一37为指示器法测量面对面平行度，检验平板工作面既是模拟基准又是测量基准，指示器在平板工作面上移动时，其测头所

形成的轨迹就是平行于模拟基准的被测面的理想平而，指示器示值的****变动量即为平行度误差。

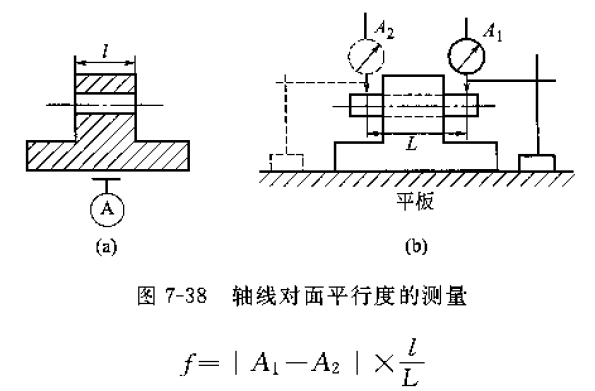

图7一38所示是用指示器测量轴线对基准平面的平行度误差的方法，基准平面由检测平板体现，被测轴线山心轴体现，则平行度误差可由指示器读数AI、和尺寸L、I求得，即．

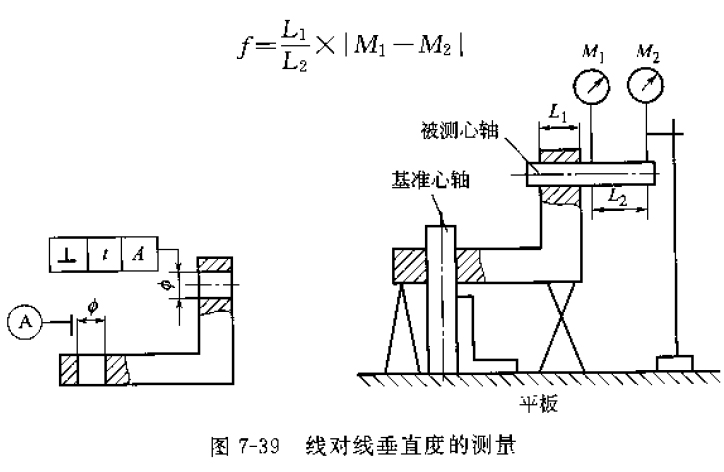

图7一39要求被测孔的轴线位于距离为公差值'，且垂直于基准 轴线的两平行平面内。测量时，基准轴线和被测轴线都用心轴模 拟。用固定和可调支承调整基准轴线与铸铁平板垂直。在心轴L2两端测量，得数值M1，M2，则垂直度误差为：

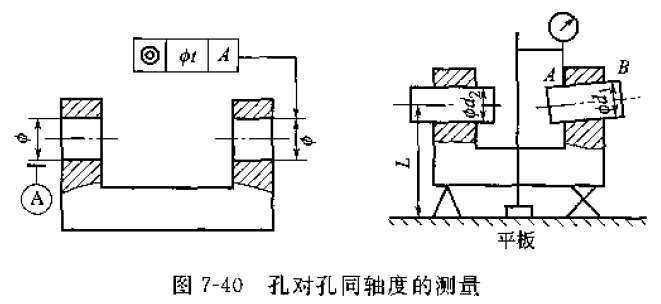

图7一40为测量零件孔对孔同轴度的例于。被测孔和基准孔都 用心轴模拟。测量时，先调整基准轴线与平板平行，然后在被测孔 两端A、B进行测量，求出该两点分别与高度（L+d₂/2）的差值f_Ax和f_Bx再将零件翻转90度，取其中较大值为该零件的同轴度误差。

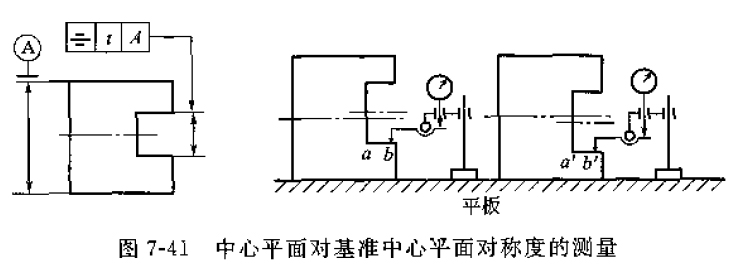

图7一41为测量零件中心平面对基准中心平面的对称度℃测量 方法是：

1 将基准表面一侧放在平板上，测出a,b点与平板之间的距离;

2将零件翻转180度后，测量另一被测表面上a',b'点与平板 之间的距离；

3 比较a点与a'点的高度差，b点与b'点的高度差，取其中较 大的差值为该零件的对称度误差。
